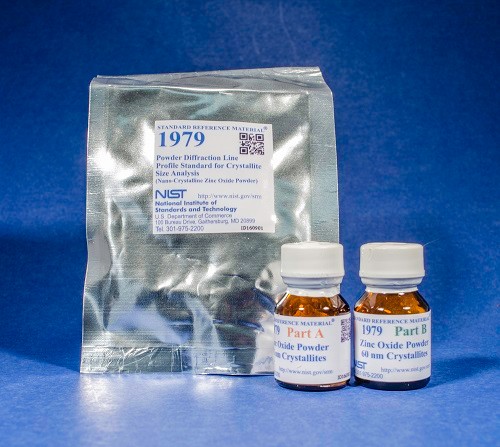

SRM 1979  粒度分析用粉末衍射線輪廓標準品(納米晶氧化鋅粉)標準品旨在通過粉末衍射實驗中的輪廓展寬程度來分析微晶尺寸。一個 SRM 1979 單元由兩個氧化鋅粉末樣品組成，第一個樣品的中值微晶尺寸約為 15 nm，第二個樣品的中值微晶尺寸約為60 納米。這些樣品在下文中分別稱為“15 nm 微晶”和“60 nm 微晶”。每個樣品包含大約 3 克裝在氬氣氣氛中的粉末。

SRM 材料是通過基于 Langford 等人報道的程序，通過草酸鋅的分解制備的。 [1]。調整特定的退火程序以產生上述兩個微晶尺寸范圍。粉末的衍射圖顯示了堆疊的效果Langford 等人觀察到的故障遵循 Warren [2] 開發的六邊形模型。對于 15 nm 和 60 nm 微晶，通過激光散射測量，這兩種粉末的中值粒徑分別為 2.8 μm 和 7.7 μm；因此，兩種粉末均由聚集的微晶組成。對由 X 射線粉末衍射數據確定的衍射線形狀和晶格參數的分析確定了兩種 SRM 材料在衍射特性方面是均勻的。

儲存和使用說明：

SRM 1979  粒度分析用粉末衍射線輪廓標準品(納米晶氧化鋅粉)標準品在氬氣環境中裝瓶。不使用時，將未使用的部分保存在原裝瓶中，最好是在干燥的環境中。用途：srm1979的粉末由納米晶的聚集體組成。如果需要，可以使用研缽和杵在不影響衍射線形狀的情況下進行揉捏操作，使骨料在有限程度上破碎。

來源，制備和分析(1)

導致該SRM的研究，其制備，表征和認證方法在參考文獻4中進行了檢查。

材料來源：

SRM 1979  粒度分析用粉末衍射線輪廓標準品(納米晶氧化鋅粉)標準品的原料是在nist建造的真空爐[5]中分解草酸鋅制備的。前驅體草酸鋅粉末純度為99.999%（金屬基），從Alfa Aesar （warhill， MA）獲得。真空爐是專門為本項目設計的；它可以加熱大量的粉末，在真空下，均勻地通過100℃至500℃的溫度范圍。前驅體在真空爐中加熱，先從室溫快速加熱到70℃，然后以2℃/h的速度從70℃加熱到110℃，然后再以2℃/h的速度快速加熱到250℃，然后再加熱到400℃。然后將該材料在無大氣控制的常規爐中進行第二次退火?？焖偌訜岬?50℃，對于15 nm的晶粒，以2℃/h的速度加熱到最終溫度400℃，而對于60 nm的晶粒，使用相同的加熱速度加熱到最終溫度550℃。

東莞市百順生物科技有限公司專業提供SRM 1979  粒度分析用粉末衍射線輪廓標準品(納米晶氧化鋅粉)標準品，歡迎咨詢定購。
